SSD・ビデオカードを取り付ける～PC自作再入門マニュアルその6～

経験者のあなたに読んで欲しい
PC自作再入門マニュアル

STEP 7　SSDを取り付ける

　ケーブル類の接続が終わったら、次にSSDを取り付ける。

　使用したPCケースの場合は、マザーボードベース裏にドライバーレスでSSDを取り付けられる2.5インチシャドーベイが2基装備されているので、今回はそこに搭載した。

1. 電源ケーブルなどを接続する

2. SSDを2.5インチベイに装着する

まずはSSDにSerial ATA電源ケーブルとSerial ATAケーブルを接続する

ケーブルを接続したら、SSDを2.5インチベイに装着する。2.5インチベイの上から、カチッと音がするまで挿し込む。これでSSDが固定される

3. Serial ATAポートに接続する

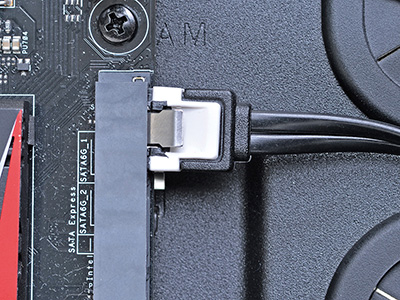

マザーボードのSerial ATAポートに一番近い穴からSerial ATAケーブルを引き出して接続する。今回は数字が一番若いSATA6G_1ポートに接続した

【Serial ATAケーブルはどのポートに接続する？】

　一昔前までは、システムドライブは一番数字の若いSerial ATAポートに接続するというのがセオリーであった。しかし、最近では、一番数字の若いSerial ATAポートがSATA ExpressポートやM.2スロットと排他利用となっているものがあり、とりあえずこのポートとは言えなくなっている。

　将来的にM.2 SSDなどの利用を考えるなら、マニュアルでSerial ATAポートの仕様をよく確認して、排他利用ではないSerial ATAポートの中で番号がもっとも若いものに接続しよう。

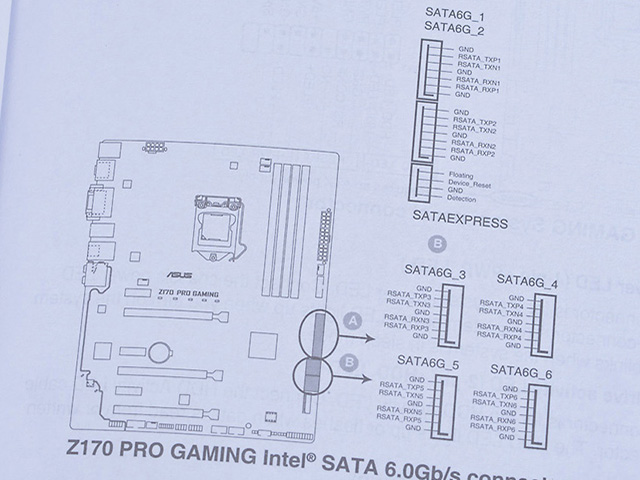

一部のSerial ATAポートがM.2スロットなどと排他利用のマザーボードもある。マニュアルをよく確認して、使用環境に適したポートを使用するようにしたい

STEP 8　マザーボードに各種ケーブルを接続する

　次にビデオカードをマザーボードに取り付ける。テレビチューナーカードやUSBインターフェースカードなどの拡張カードの取り付けもほぼ同じ手順なので参考にしてほしい。

　なお、PCI Express x16スロットを複数装備するマザーボードでは、優先的に使用すべきスロットがあり、誤ったスロットにビデオカードを取り付けると性能を発揮できないので注意。マニュアルでよく確認しよう。

1. 拡張カード用ベゼルを外す

2. ビデオカードを取り付ける

ビデオカードを取り付けるスロットに対応するベゼルをPCケースから取り外す

ビデオカードのエッジコネクタと拡張スロットの位置を合わせた後、ビデオカードを拡張スロットに対して垂直に押し込み装着する

3. ビデオカードを固定する

4. PCI Express補助電源コネクタを接続

ビデオカードがきちんと装着されていることを確認したら、拡張カード固定部に「1」で外したネジで固定する

PCI Express補助電源コネクタを接続する。ミドルレンジクラス以上のビデオカードの場合は大抵必要となるので忘れないようにしたい

[Text by 滝伸次]
