小型PCを自作する場合の注意点

Mini-ITXでの自作はパーツの選定が大事

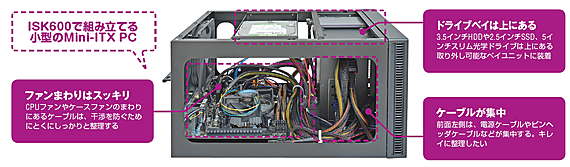

　Mini-ITX対応PCケースは、ATX対応PCケースと比べると内部が狭く、組み込み難易度が高い。初心者なら、組み込み難易度が低い、なるべくサイズが大きめのPCケースがオススメだ。今回は内部が広くマザーボード周辺の空間に余裕があり、ケーブル整理もしやすいAntecの「ISK600」を選択している。

　電源ユニットは、奥行きが12.3cmと短くPCケース内でジャマになりにくいサイズの「剛力短2プラグイン」だ。内部が狭いMini-ITX対応ケースではこの短さがメリット。その意味では、SFX電源やACアダプタタイプを選択するのもありだ。

　Mini-ITX対応PCケースの場合、最初に組み込み順序を考えておくことも重要だ。あるパーツを組み込むことでマザーボードの一部が隠れてケーブル接続ができなくなったり、別のパーツと干渉したりする可能性が出てくる。

ポイント1ケース固有の取り付け手順に注意する

ISK600では、ベイユニットはツールレスで簡単に脱着できる。組み込み時にジャマになるので、あらかじめどちらも外しておこう

　ISK600は、前面近くに装備する2.5インチシャドーベイと光学ドライブ用ベイ、中央にある3.5インチシャドーベイを外すことで、ほぼフレームだけの状態になる。また筐体自体がMini-ITXケースとしては大きめで、その分内部の空間は広い。組み込み順序をきちんと守れば、初心者でもそれほど苦労することなく組み込めるだろう。

　ただし、ドライブ類や電源ユニットの組み込みはISK600特有の手順があるので、マニュアルをきちんと確認しておきたい。

【電源とマザーボードの組み込み方】

1：マザーボードを先に取り付ける

2：電源ユニットの取り付け
まず電源ユニットに電源を供給するケーブルを、電源ユニット用フレームの隙間に通しておく。その上で電源ユニットを固定する。こうしないと電源コネクタが挿せない

3：ケーブルはこの時点で挿す
電源ユニットを組み込んだら、この時点でほとんどのケーブルをマザーボードに接続しておく。シャドーベイを組み込んでしまうと、中央のスペースなどに手が届きにくくなってしまう

【ドライブ取り付けの注意点】

1：スリム光学ドライブ用のネジは特殊
スリム光学ドライブの固定は、ISK600に付属している小さなミリネジを使う。固定には精密ドライバーがあると便利

接続にはSlimline SATAケーブルが必要
スリム光学ドライブに付属していない場合は、別途ケーブルを購入する必要がある。購入時はケーブルの長さにも注意しよう

2：コネクタのスペースに注意
スリム光学ドライブ用のベイと3.5インチシャドーベイの隙間がかなり狭い。SSDに接続する電源とSerialATAコネクタは、L字形のものを使おう

ポイント2ケーブルまとめは順番にムリなく美しく

【ケーブルまとめには順番がある】

ケーブルを整理すると、C P Uファンとケースファンの回りの空間はスッキリと何もない状態になる。コネクタやケーブルがファンに干渉することもない

1：電源の根元でまとめる
電源とピンヘッダコネクタを接続したら、最初に電源ケーブルの根元付近で一旦ケーブルをまとめ

2：ケーブルの中間地点でまとめる
電源ケーブルとUSBのピンヘッダケーブルなどを、電源ユニットとマザーボードの隙間を使って、ケーブルの中間地点でまとめる

3：右側面でまとめる
最後にシャドーベイを組み込んでケーブルを接続したら、それらのケーブルを比較的スペースに余裕があり、ケースファンとC P Uファンに干渉しにくい右側面にまとめる

　Mini-ITX対応PCケースでは、ATXケースよりもケーブル整理が重要。というのも、ほとんどのMini-ITX対応PCケースでは「ケーブル配線用のスペース」というものが最低限しか用意されず、余ったケーブルが内部でジャマになりやすいからだ。余ったケーブル類をそのままにしておくとCPUファンやケースファンに接触し、ファンが停止してパーツが過熱したり、ケーブルが断線したりして、トラブルの原因になりかねない。

　ISK600では、まずCPUファンとケースファンがある背面近くのスペースをしっかり整理することを考えよう。右の手順にあるように、電源ユニットとマザーボードの隙間のスペースを使って電源ケーブルを整理すると、マザーボード上のスペースがスッキリする。

　ケーブル整理は各パーツの組み込みの作業途中も行なうのがよい。ISK600はシャドーベイを組み込むと、マザーボードと電源の隙間に通したケーブルが見えなくなる。ここもまとめるべきポイントの一つなのだが、ATX対応PCケースに組み込むときのように、「組み込みが全部終わってから」では作業を行なえない。これも内部が狭く、構造が複雑なMini-ITX特有の注意点である。

【マザーボードの違いで作業の難易度も変わる】

GIGA-BYTEのGA-Z87N-WIFIは、ピンヘッダとATX24ピンコネクタ、Serial ATAポートが右側に集中

ASUSTekのZ87I-PROは、それらが下部や左側に分散している。そのため、ケーブルのまとめ方も異なる

　Mini-ITX対応マザーボードは、ATXマザーボードと比べるとSerial ATAポートやピンヘッダ、ATX24ピンコネクタの位置などが製品によって大きく異なる。そのため、同じケースを使ってもマザーボードによって組み込み難易度は大きく変化する。あるマザーボードではケーブルの長さがちょうどよいのに、あるマザーボードでは長さが足りない、あるいは長過ぎるといったようにだ。

　使いたいPCケースが決まっているなら、PCケースのケーブルの位置や長さをチェックし、使いたいマザーボードにマッチしているかどうかも購入前にチェックしておけば、いざ組み立てる段階になってケーブルが使えなかったなどというトラブルも回避できる。
