Intel第13世代Coreは従来のLGA1700マザーで使用可能
Intelが2022年10月に投入した第13世代Core(開発コード名:Raptor Lake)は、第12世代Core用として発売されたIntel 600シリーズチップセット搭載マザーボードでも利用できるが、これから新規でマザーボードを購入する場合は同時にリリースされたZ790チップセット搭載マザーボードがメインの選択肢となるだろう。

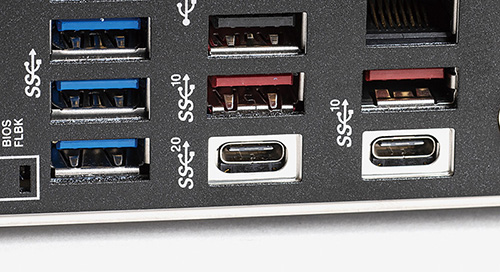

第13世代CoreとZ790チップセットによるプラットフォームの概要は下のとおりだ。新たな特徴として、対応メモリがDDR5-5600に高速化されたこと、チップセットがサポートするPCI Express 4.0のレーン数とUSB20Gbpsポートの数が増えたことなどが挙げられる。
第13/12世代Core用の主なチップセットの仕様を下の図にまとめた。マザーボード選択の際は、サポートする機能の差をよく考慮して選ぶことが肝要だ。
Intel Z790 | Intel Z690 | Intel H670 | Intel B660 | |
---|---|---|---|---|
PCIe 5.0 x16(CPU側グラフィックス用) | 〇 | 〇 | 〇 | 〇 |
NVMe M.2(CPU側) | PCIe 4.0 x4 | PCIe 4.0 x4 | PCIe 4.0 x4 | PCIe 4.0 x4 |
倍率アンロックCPUのオーバークロック | 〇 | 〇 | × | × |
メモリのオーバークロック | 〇 | 〇 | 〇 | 〇 |
CPU側PCI Expressの分割 | 〇 | 〇 | 〇 | × |
CPU-チップセット間リンク | DMI 4.0 x8(16GT/s) | DMI 4.0 x8(16GT/s) | DMI 4.0 x8(16GT/s) | DMI 4.0 x4(8GT/s) |
チップセット側PCI Express | 4.0(最大20レーン) 3.0(最大8レーン) | 4.0(最大12レーン) 3.0(最大16レーン) | 4.0(最大12レーン) 3.0(最大12レーン) | 4.0(最大6レーン) 3.0(最大8レーン) |
Serial ATA 3.0 | 最大8 | 最大8 | 最大8 | 最大4 |
RAID | 0/1/5/10 | 0/1/5/10 | 0/1/5/10 | 0/1/10(PCI-Eは非対応) |
USB 20Gbps | 最大5 | 最大4 | 最大2 | 最大2 |
USB 10Gbps | 最大10 | 最大10 | 最大4 | 最大4 |
USB 5Gbps | 最大10 | 最大10 | 最大8 | 最大6 |
第13世代Coreと第12世代Coreに対応する主なチップセットは表の4種類。全種ともCPU側のPCI Express 5.0 16レーンを有効化できる。チップセットによりサポートするPCI Expressのレーン数やUSBの数が異なり、これが搭載マザーボードの機能を規定することになる
AMD Ryzen 7000シリーズでCPUソケットが変更、DDR5対応に
AMD CPUプラットフォームには大きな動きがあった。AMDのメインストリームCPUでは、長らく裏側に信号ピンがあるPGA(Pin Grid Array)パッケージが採用されていたが、2022年9月に発売が開始されたRyzen 7000シリーズ(Zen 4)は、裏面にランドと呼ばれる金属の接点がある「LGA(Land Grid Array)」パッケージに変更された。それに伴い対応CPUソケットが従来のSocket AM4からSocket AM5に変更され、チップセットも専用のAMD 600シリーズが用意された。
Ryzen 7000シリーズを使うにはマザーボードの新規購入が必須だが、TDPが最大170Wに引き上げられたRyzen 7000シリーズを動作させるには、マザーボードも大規模な電源部が必要となり、Intel向けのものと比べて対応マザーボードには高価なものが多い。DDR5メモリも必須で、多くの初期投資が必要になることは覚えておきたい。
AMD 600シリーズチップセットの最上位「X670E」を使用したRyzen 7000シリーズのプラットフォームの概要は下のとおりだ。AM4環境との大きな違いは、CPUが「DDR5-5200メモリ」と「PCI Express 5.0」をサポートしたこと。チップセットが「USB 20Gbps」をサポート、さらにサポートする「PCI Express 4.0」のレーン数が増えたことなどが挙げられる。
Intelは2021年に発売した第12世代Coreでこうした点を実現しており、AMDプラットフォームがやっと追い付いた形だが、NVMe SSD向けにPCI Express 5.0を8レーン持つなど強みもある。
現状(DOS/V POWER REPORT 2023年冬号発売時点)、リリースされている600シリーズチップセットは、「X670E」、「X670」、「B650E」、「B650」の4種類。X670系は2チップ構成でB650系は1チップ。そのため、チップセット側のPCI Express 4.0のサポートレーン数やUSBのサポート数が大きく異なる。型番にEが付いているものはCPU直結のx16スロットがPCI Express 5.0対応とされているが、チップ自体は同じものだ。
AMD X670E | AMD X670 | AMD B650E | AMD B650 | |
---|---|---|---|---|
PCIe 5.0 x16(CPU側グラフィックス用) | 〇 | ×(PCIe 4.0) | 〇 | ×(PCIe 4.0) |
NVMe M.2(CPU側) | PCIe 5.0 x8 | PCIe 5.0 x8 | PCIe 5.0 x4 | PCIe 4.0 x4(5.0はオプション) |
倍率アンロックCPUのオーバークロック | 〇 | 〇 | 〇 | 〇 |
メモリのオーバークロック | 〇 | 〇 | 〇 | 〇 |
CPU側PCI Expressの分割 | 〇 | 〇 | 〇 | ○ |
CPU-チップセット間リンク | PCIe 4.0 x4(8GT/s) | PCIe 4.0 x4(8GT/s) | PCIe 4.0 x4(8GT/s) | PCIe 4.0 x4(8GT/s) |
チップセット側PCI Express | 4.0(最大12レーン) 3.0(最大8レーン) | 4.0(最大12レーン) 3.0(最大8レーン) | 4.0(最大8レーン) 3.0(最大4レーン) | 4.0(最大8レーン) 3.0(最大4レーン) |
Serial ATA 3.0 | 最大8 | 最大8 | 最大4 | 最大4 |
RAID | 0/1/10 | 0/1/10 | 0/1/10 | 0/1/10 |
USB 20Gbps | 最大2 | 最大2 | 最大1 | 最大1 |
USB 10Gbps | 最大12 | 最大12 | 最大6 | 最大6 |
USB 2.0 | 最大12 | 最大12 | 最大6 | 最大6 |
Ryzen 7000シリーズ用チップセットは表の4種類。X670系とB650系ではチップセット側のPCI Express 4.0のサポートレーン数やUSBのサポート数が異なる。

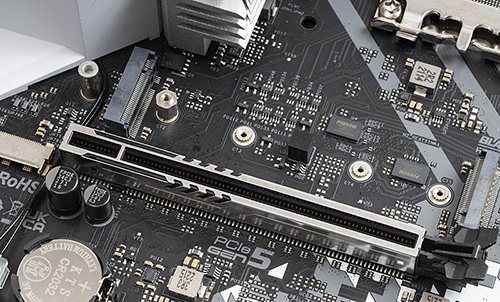

型番末尾に「E」が付いたチップセットを搭載したマザーボードは、必ずビデオカード用にPCI Express 5.0 x16スロットを備えている。一方、M.2スロットの実装はまちまちで、公式にはPCIExpress 5.0をサポートしないB650マザーボードの中には、5.0x4接続のM.2スロットを備えたものもある
本誌&AKIBA PC Hotline! 読者はコレが気になった!!
AKIBA PC Hotline!協力のもと実施した「あなたが気になるPCパーツ」のマザーボードの投票結果は下のとおりとなった。動画配信に最適化した「Z790 LiveMixer」など、全カテゴリーでコンセプトがしっかりとした製品が多く票を集めた。目立つのはASRock 製品の人気ぶり。同社の多彩な製品コンセプトが、確実にユーザーの心をとらえていることが分かる。
順位 | メーカー名、製品名 | 得票数 |
---|---|---|
1位 | ASRock Z790 Taichi | 290 |
2位 | MSI MEG X670E ACE | 226 |
3位 | ASRock Z790 Taichi Carrara | 223 |
10万円以上の高価格帯では、品質、機能ともに充実させつつ、このクラスとしては価格も抑えめに設定されている製品が注目されている。
順位 | メーカー名、製品名 | 得票数 |
---|---|---|
1位 | ASRock Z790 LiveMixer | 384 |
2位 | ASRock X670E Steel Legend | 165 |
3位 | ASRock Z790 PG SONIC | 164 |
このカテゴリーでは、動画配信に最適化したZ790 LiveMixerなど、特徴的な製品に注目が集まった。
順位 | メーカー名、製品名 | 得票数 |
---|---|---|
1位 | MSI MAG Z790 TOMAHAWK WIFI DDR4 | 167 |
2位 | ASRock B650 LiveMixer | 153 |
3位 | ASRock Z790 Steel Legend WIFI | 141 |
5万円未満の製品では、品質重視の設計かつ機能も充実させたコストパフォーマンスの高い製品が人気だ。
順位 | メーカー名、製品名 | 得票数 |
---|---|---|
1位 | ASUSTeK ROG STRIX Z790-I GAMING WIFI | 169 |
2位 | ASRock Z790 PG-ITX/TB4 | 151 |
3位 | ASUSTeK ROG STRIX X670E-I GAMING WIFI | 123 |
スモールフォームファクターでは、電源部がしっかり作り込まれているなど高品質で、かつ高機能な製品の人気が高い。
【投票結果発表】本誌執筆陣が評価した製品はコレだ!!
今回は、マザーボードを「10万円以上」、「5万円以上10万円未満」、「5万円未満」、「スモールフォームファクター」の四つのカテゴリーに分け、本誌執筆陣と編集部で投票を行なった。なお、それぞれの持ち点は各カテゴリーの製品数に応じて、10万円以上は3点、5万円以上10万円未満および5万円未満は7点、スモールフォームファクターは3点とし、1製品につき1点投票できるルールとしている。
メーカー名 | 製品名 | CPUソケット | チップセット | フォームファクター | Windlas | 芹澤正芳 | 滝 伸次 | 編集部 |
---|---|---|---|---|---|---|---|---|
ASUSTeK | ROG MAXIMUS Z790 HERO | LGA1700 | Intel Z790 | ATX | 1 | 1 | 1 | _ |
MSI | MEG X670E ACE | Socket AM5 | AMD X670E | ExtendedATX | 1 | 1 | _ | 1 |
ASRock | Z790 Taichi Carrara | LGA1700 | Intel Z790 | ExtendedATX | _ | _ | _ | 1 |
ASRock | Z790 Taichi | LGA1700 | Intel Z790 | ExtendedATX | 1 | _ | 1 | _ |
ASUSTeK | ROG MAXIMUS Z790 APEX | LGA1700 | Intel Z790 | ATX | _ | 1 | _ | _ |
GIGA-BYTE | Z790 AORUS MASTER(rev. 1.0) | LGA1700 | Intel Z790 | ExtendedATX | _ | _ | 1 | _ |
ASUSTeK | ROG CROSSHAIR X670E HERO | Socket AM5 | AMD X670E | ATX | _ | _ | 1 | _ |
金レコメンドを獲得したのはASUSTeKの「ROG MAXIMUS Z790 HERO」とMSIの「MEGX670E ACE」。どちらも高品質かつ高機能で、価格もほどよく抑えられている点が評価された
メーカー名 | 製品名 | CPUソケット | チップセット | フォームファクター | Windlas | 芹澤正芳 | 滝 伸次 | 編集部 |
---|---|---|---|---|---|---|---|---|
GIGA-BYTE | Z790 AORUS ELITE AX(rev. 1.0) | LGA1700 | Intel Z790 | ATX | 1 | 1 | 1 | 1 |
ASRock | X670E Steel Legend | Socket AM5 | AMD X670E | ATX | 1 | 1 | _ | 1 |
ASUSTeK | ProArt X670E-CREATOR WIFI | Socket AM5 | AMD X670E | ATX | 1 | 1 | 1 | 1 |
ASUSTeK | ROG STRIX Z790-F GAMING WIFI | LGA1700 | Intel Z790 | ATX | _ | 1 | 1 | _ |
ASUSTeK | PRIME X670E-PRO WIFI-CSM | Socket AM5 | AMD X670E | ATX | _ | 1 | 1 | _ |
BIOSTAR | X670E VALKYRIE | Socket AM5 | AMD X670E | ATX | 1 | 1 | _ | _ |
ASUSTeK | ROG STRIX B650E-F GAMING WIFI | Socket AM5 | AMD B650E | ATX | _ | 1 | 1 | _ |
ASRock | Z790 PG SONIC | LGA1700 | Intel Z790 | ATX | _ | _ | 1 | _ |
ASRock | Z790 LiveMixer | LGA1700 | Intel Z790 | ATX | 1 | _ | _ | _ |
ASUSTeK | TUF GAMING Z790-PLUS WIFI D4 | LGA1700 | Intel Z790 | ATX | _ | _ | _ | 1 |
BIOSTAR | Z790 VALKYRIE | LGA1700 | Intel Z790 | ATX | 1 | _ | _ | _ |
ASRock | X670E Taichi | Socket AM5 | AMD X670E | ATX | _ | _ | 1 | _ |
ASUSTeK | ROG CROSSHAIR X670E GENE | Socket AM5 | AMD X670E | microATX | _ | _ | _ | 1 |
ASUSTeK | ROG STRIX X670E-F GAMING WIFI | Socket AM5 | AMD X670E | ATX | _ | _ | _ | 1 |
MSI | MPG X670E CARBON WIFI | Socket AM5 | AMD X670E | ATX | _ | _ | _ | 1 |
ASUSTeK | ROG STRIX B650-A GAMING WIFI | Socket AM5 | AMD B650 | ATX | 1 | _ | _ | _ |
このカテゴリーでは、品質、機能ともに充実してコストパフォーマンスにも優れるGIGA-BYTEの「Z790 AORUS ELITE AX」などの製品が多く票を集めた。

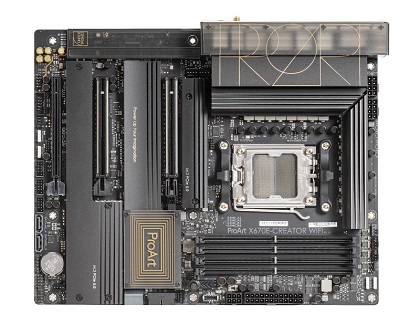

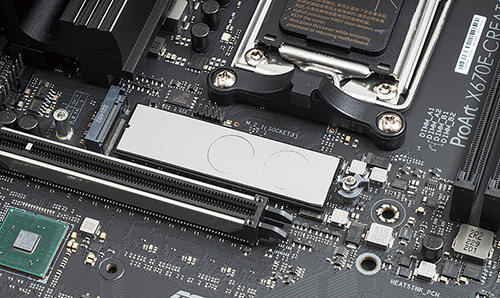

注目したいのは、金レコメンドを獲得したASUSTeKの「ProArt X670ECREATOR WIFI」。クリエイター向けで、2基のPCI Express 5.0対応M.2スロットや40GbpsのUSB4ポート、10Gbps LANなど超高速インターフェースをふんだんに備えているのが特徴。仕事できちんと使用できるPCを作成できる点が評価された
メーカー名 | 製品名 | CPUソケット | チップセット | フォームファクター | Windlas | 芹澤正芳 | 滝 伸次 | 編集部 |
---|---|---|---|---|---|---|---|---|
GIGA-BYTE | Z790 D DDR4 (rev. 1.0) | LGA1700 | Intel Z790 | ATX | 1 | 1 | _ | 1 |
MSI | MAG Z790 TOMAHAWK WIFI DDR4 | LGA1700 | Intel Z790 | ATX | 1 | 1 | 1 | 1 |
MSI | MAG B650 TOMAHAWK WIFI | Socket AM5 | AMD B650 | ATX | 1 | _ | 1 | 1 |
ASRock | Z790 Steel Legend WiFi | LGA1700 | Intel Z790 | ATX | _ | 1 | _ | 1 |
MSI | MAG H670 TOMAHAWK WIFI DDR4 | LGA1700 | Intel H670 | ATX | 1 | 1 | _ | _ |
GIGA-BYTE | X670 AORUS ELITE AX(rev. 1.0) | Socket AM5 | AMD X670 | ATX | 1 | _ | 1 | _ |
GIGA-BYTE | B650M AORUS ELITE AX(rev. 1.1) | Socket AM5 | AMD B650 | microATX | 1 | 1 | _ | _ |
ASUSTeK | PRIME Z690-A | LGA1700 | Intel Z690 | ATX | _ | _ | 1 | _ |
MSI | MAG Z690 TORPEDO | LGA1700 | Intel Z690 | ATX | _ | _ | _ | 1 |
ASRock | B660 Steel Legend | LGA1700 | Intel B660 | ATX | _ | _ | 1 | _ |
ASRock | B660 Pro RS | LGA1700 | Intel B660 | ATX | _ | _ | _ | 1 |
BIOSTAR | B660GTQ | LGA1700 | Intel B660 | microATX | _ | _ | 1 | _ |
ASRock | X670E PG Lightning | Socket AM5 | AMD X670E | ATX | _ | _ | _ | 1 |
ASRock | B650 LiveMixer | Socket AM5 | AMD B650 | ATX | _ | 1 | _ | _ |
ASUSTeK | TUF GAMING B650-PLUS WIFI | Socket AM5 | AMD B650 | ATX | _ | 1 | _ | _ |
BIOSTAR | B650EGTQ | Socket AM5 | AMD B650E | microATX | _ | _ | 1 | _ |
ASRock | B550M Steel Legend | Socket AM4 | AMD B550 | microATX | 1 | _ | _ | _ |

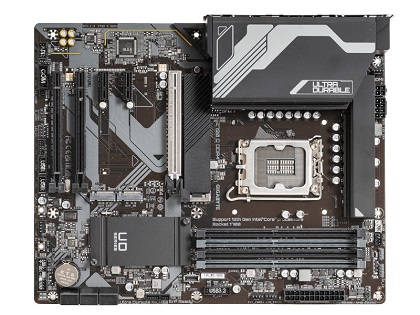

票を集めたのは、コストを重視しつつも品質や機能を充実させた製品だ。GIGA-BYTEの「Z790 D DDR4」は実売で4万円を切るなどZ790マザーとしては安価ながら、60AのDrMOSを採用した16+1+1フェーズVRMを搭載するなど十分な品質で、USB 20Gbpsなどトレンド機能も一通りサポートする点が評価された。
MSIの「MAG Z790 TOMAHAWK WIFI DDR4」は、比較的低価格ながら90AのSPSを採用した16+1+1フェーズV R Mを搭載、すべてのM.2スロットにヒートシンクを装備するなど1クラス上と言える仕様で機能も充実している点に票が集まった
メーカー名 | 製品名 | CPUソケット | チップセット | フォームファクター | Windlas | 芹澤正芳 | 滝 伸次 | 編集部 |
---|---|---|---|---|---|---|---|---|
ASRock | Z790 PG-ITX/TB4 | LGA1700 | Intel Z790 | Mini-ITX | 1 | 1 | _ | 1 |
GIGA-BYTE | B650I AORUS ULTRA(rev. 1.0) | Socket AM5 | AMD B650 | Mini-ITX | 1 | 1 | 1 | 1 |
ASUSTeK | ROG STRIX Z690-I GAMING WIFI | LGA1700 | Intel Z690 | Mini-ITX | _ | _ | 1 | _ |
ASRock | B650E PG-ITX WiFi | Socket AM5 | AMD B650E | Mini-ITX | _ | _ | _ | 1 |
ASRock | B550 Phantom Gaming-ITX/ax | Socket AM4 | AMD B550 | Mini-ITX | _ | _ | 1 | _ |
BIOSTAR | B550T-SILVER | Socket AM4 | AMD B550 | Mini-ITX | _ | 1 | _ | _ |
GIGA-BYTE | B550I AORUS PRO AX(rev. 1.0) | Socket AM4 | AMD B550 | Mini-ITX | 1 | _ | _ | _ |
拡張機能を充実させることが難しいスモールフォームファクター部門では、安定性、耐久性重視の仕様の上、Thunderbolt 4などの高速インターフェースやWi-Fi 6Eなどの機能が充実した製品が多く票を獲得した
[TEXT:滝 伸次]
